閥座直徑

20

25

32

40

50

65

80

100

150

額定流量系數(KV)

5.0

8

12

20

32

50

70

100

240

允許壓差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公稱壓力(MPa)

1.6、2.5、4.0、6.4

額定行程

16

25

40

60

配用執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B45

閥芯形式

單座柱塞式襯氟閥芯

流量特性

快開特性

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程

10、16

24

40

40、60

100

彈簧范圍(KPa)

20～100（標準）、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140～400KPa

氣源接口

RC1/4"

環境溫度

-30～+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

閥座、閥芯

304襯F46

閥桿

304襯F46

導向套

304襯F46

波紋管

不銹鋼+F46

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30：1

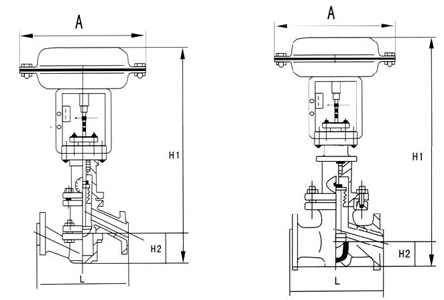

L

PN16/25

181

184

200

222

254

276

298

352

410

451

PN40

194

197

200

235

267

292

317

368

425

473

PN64

206

200

210

251

286

311

337

394

440

508

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

H1

132

132

158

170

179

214

221

234

270

294

H2

298

298

298

298

298

380

380

380

510

510

H3

180

180

180

180

180

236

236

236

310

310

L1

289

289

289

289

289

347

347

347

476

476

A

282

282

282

282

282

360

360

360

470

470

D

220

220

220

220

220

270

270

270

320

320
