檢驗和試驗

GB／T13927-1992； APl 598

法蘭連接

JB／T79]一2-1994； ASME／ANSI B165

結構長度

JD-2002

零件名稱

C

P

R

右閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

螺母

35

1Cr18Ni9Ti

1Cr18Ni9Ti

墊片

PTFE

PTFE

PTFE

螺柱

35

1Cr18Ni9Ti

1Cr18Ni9TI

閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

閥座

PTFE

PTFE

PTFE

球體

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

閥桿

1Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

墊片

PTFE

PTFE

PTFE

填料

PTFE

PTFE

PTFE

襯套

PTFE

PTFE

PTFE

壓蓋

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

連接支架

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

連接套

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

氣動裝置

鋁合金Aluminum alloy

位置指示器

塑料Plastic

允許壓差(MPa)

≤公稱壓力

動作范圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"～2")

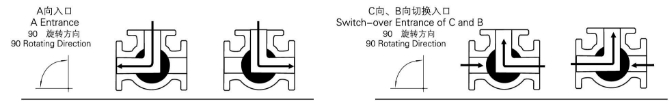

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%

配置執行機構

可配GT、AT、AR、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

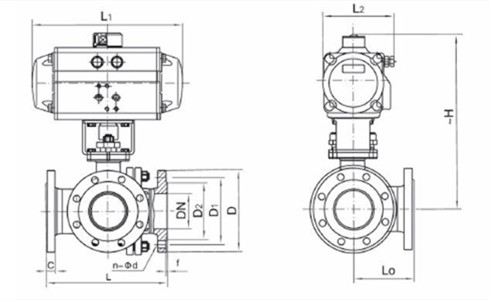

L

150

150

180

200

220

240

260

280

320

380

440

550

L1

75

75

90

100

110

120

130

140

160

190

220

275

H

185

191

193

212

217

260

293

323

382

468

510

655

W

140

140

140

164

164

190

210

247

276

348

378

524

PN1.6MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

220

250

285

340

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

46

56

65

76

84

99

118

132

156

184

211

266

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

PN2.5MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

360

D1

65

75

85

100

110

125

145

160

190

220

250

310

D2

46

56

65

76

84

99

118

132

156

184

211

274

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26
