電動高溫調節閥是由PSL系列和3810L系列電子式執行機構和單座調節閥組成。
電動高溫調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。
1、ZDLP、ZDLM電動高溫調節閥與被調介質直接接觸，由于閥芯運動，改變了閥芯與閥座間的流通面積，即改變了閥的阻力系數，從而改變了流經調節機構介質的流量，達到了對工藝參數的調節。
2、ZDLP、ZDLM電動高溫調節閥是由PSL系列和3810L系列智能型電子式電動執行器通過支架與單座、套筒調節閥連接在一起所 組成。當輸入端無信號時，執行器穩定在預選的零位，調節閥處于全開或全閉的位置，執行器的輸出軸通過開合螺 母與調節閥的閥桿相連。當輸入端有信號時輸出軸即通過輸入信號按一定比例處在一定的位置，調節閥即處于所需開度，從而達到了調節和控制的目的。電動高溫調節閥分為電開式和電閉式兩種。通過選擇電子式電動執行器的正、反 作用開關來實現電開式和電閉式調節。
形 式 | 直通單座鑄造球型閥 |
公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 |
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
流量特性 | 直線、等百分比、快開 | ||
可調范圍 | 50:1 (CV<6.3 30:1) | ||
額定CV值 | 等百分比CV1.6~630 ，直線CV1.8~690 | ||
允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） | ||
性能指標 | 氣動 | 電動 | |
基本誤差% | ±1.5 | ±1.0 | |
回差% | ≤1.5 | ≤1.0 | |
死區% | ≤0.6 | ≤1.0 | |
始終點偏差% | ±2.5 | ±2.5 | |
額定行程偏差% | ≤2.5 | ≤2.5 | |
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | |||||||||||||
DN20 | 16mm | ● | ● | ● | ★ | ||||||||||
DN25 | ● | ● | ● | ● | ★ | ||||||||||
DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | ||||||||
DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||
DN50 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
DN150 | ○ | ○ | ● | ★ | |||||||||||
DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
電動執行機構 | 金屬密封最大允許壓差（MPa） | ||||||||||||||
型號 | 推力（N） | ||||||||||||||
3810L-08 | 800 | 6.4 | 5.5 | 3.5 | 2.38 | ||||||||||
3810L-20 | 2000 | 6.4 | 6.4 | 6.4 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
3810L-30 | 3000 | 2.79 | 1.79 | 1.14 | |||||||||||
3810L-50 | 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | ||||||||
3810L-65 | 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | 0.16 | ||||||||
3810L-99 | 10000 | 0.61 | 0.42 | 0.20 | |||||||||||
3810L-160 | 16000 | 0.97 | 0.67 | 0.35 | |||||||||||

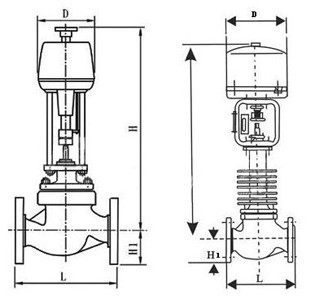

公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
結構長度 | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
常溫型 | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | 895 | 1140 | 1160 | 1305 | 1512 |
PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | 905 | 1150 | 1180 | 1335 | 1565 | |
PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 917 | 1180 | 1240 | 1385 | 1605 | |
高溫型 | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | 1250 | 1400 | 1420 | 1513 | 1670 |
PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | 1260 | 1415 | 1440 | 1545 | 1690 | |
PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | 1280 | 1450 | 1465 | 1575 | 1720 | |
H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
